Invernadero interior independiente – Proyecto de trabajo real maduro

Componentes y suministros

arduino nano r3

Escudo Arduino 4 Relés

Es un bloque de 4 relés.

Sensor ultrasónico – HC-SR04 (Genérico)

Sensor de movimiento PIR (genérico)

LED (genérico)

LCD estándar de Adafruit – 16×2 Blanco sobre azul

Interfaz I2C soldada.

DFRobot Gravity: sensor analógico capacitivo de humedad del suelo – resistente a la corrosión

un sensor sencillo

Bomba de líquido RobotGeek DC – Grande

Esta es una bomba de líquido genérica

Válvula de líquido

Reserva de agua

Sensor de temperatura DHT22

Herramientas y máquinas necesarias.

Soldador (genérico)

Acerca de este proyecto

Bueno, me gusta cultivar mis propios vegetales.

Descubrí Arduino hace apenas unos meses y quedé maravillado con esta pequeña placa. Antes probé Raspberry y Python pero no me inspiraron.

Entonces, después de algunos intentos (temporizador de reacción, sensor de piso automatizado, puerta de riel para el tren de mi hijo), decidí construir algo más serio y funcional.

Bueno, depende de ti verlo.

Descripción del Proyecto:

La estructura principal es un armario portátil IKEA rediseñado. Agregué aislamiento de poliestireno y construí otro estante en el medio. Después de estos tengo tres estantes. El más bajo es principalmente para iniciar semillas: hay una estera calefactora. Los otros dos son para plantas.

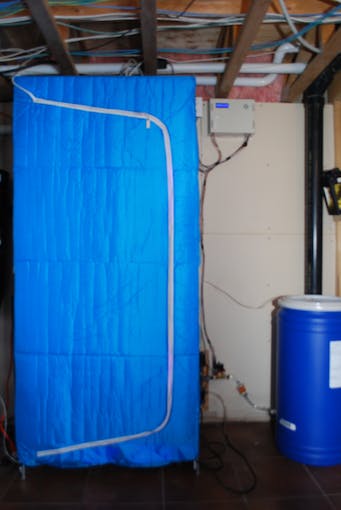

Vista principal, no enfocada :) — Vista principal, no enfocada 🙂

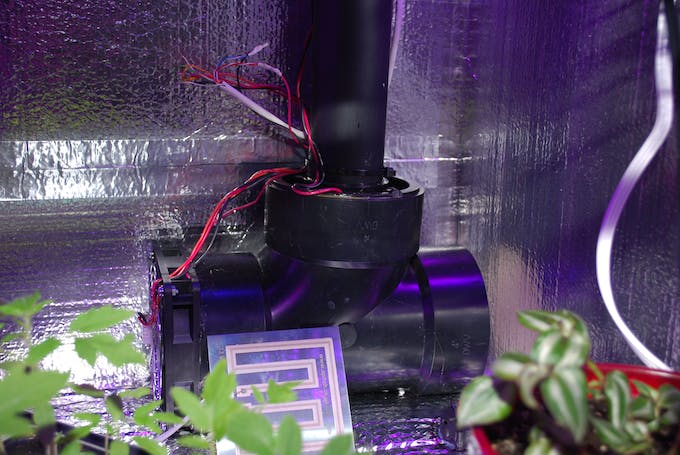

La circulación del aire, el calentamiento y la medición de la temperatura/humedad se realizan mediante un “horno” de tubería ABC. Se utiliza un sensor DHT22 para medir la temperatura y la humedad.

El "horno" y un elemento de calefacción adicional. — El «horno» y un elemento de calefacción adicional.

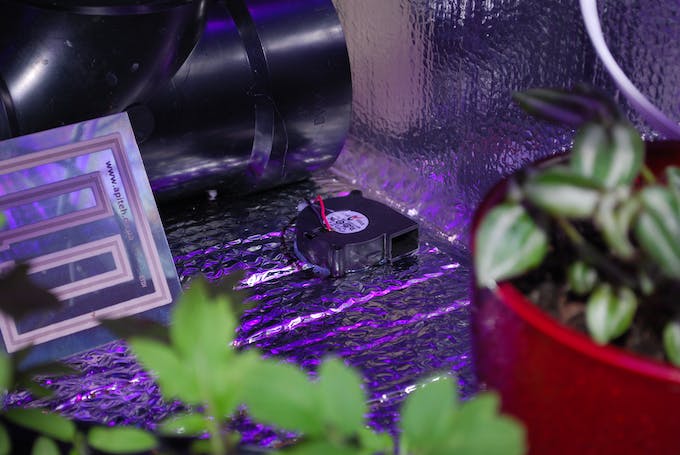

El control de la humedad se realiza mediante un pequeño ventilador de «jaula de ardilla» de 12 V.

Cuando es activado por el panel, bombea aire fresco dentro del invernadero.

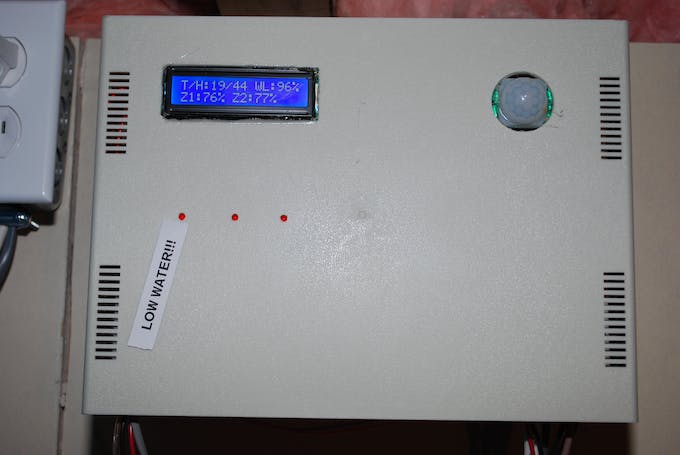

Un Arduino Nano (placa compatible) está en el centro de la unidad de control. Hay una pantalla LCD I2C para mostrar todos los parámetros y estados necesarios. El sensor de movimiento IR activa la luz de fondo de la pantalla LCD cuando hay alguien en el área.

La pantalla LCD muestra: temperatura, humedad, nivel de agua y humedad del suelo para la zona 1 y la zona 2.

Hay un reloj de relé RTC que da, a través de un pin digital, una referencia de «día/noche» a todo el sistema. La temperatura interior tiene dos puntos de ajuste «noche» y «día» para simular condiciones reales. Las luces permanecen encendidas durante el «día» durante unas 15 horas.

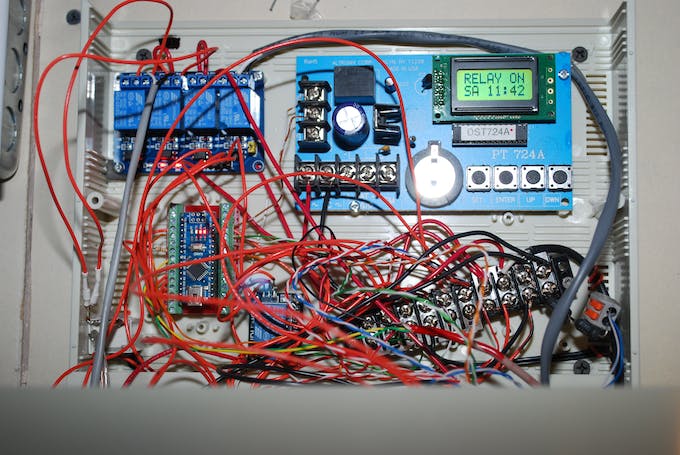

Ejecución técnica no muy "gama alta" pero j — Ejecución técnica no muy «high end» pero me gusta más la jardinería que la soldadura.

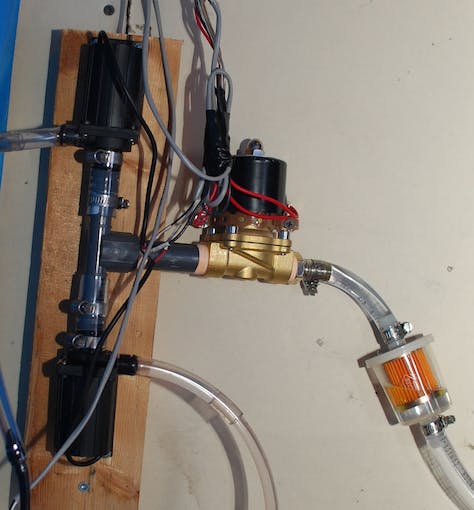

Sistema de riego: un depósito de agua de lluvia (nieve) está conectado a un bloque con dos bombas a través de una electroválvula y un filtro. El nivel del agua se mide con un sensor ultrasónico. Dos sensores capacitivos de humedad del suelo monitorean la humedad y activan las bombas de agua de forma independiente para su zona respectiva. El riego se bloquea cuando el nivel de agua en el barril se vuelve crítico y un LED muestra una advertencia de «bajo nivel de agua».

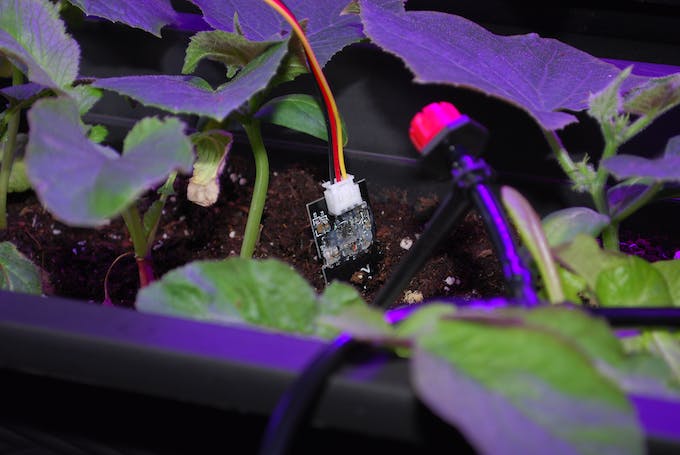

Sensor de humedad del suelo y cabezal de riego.

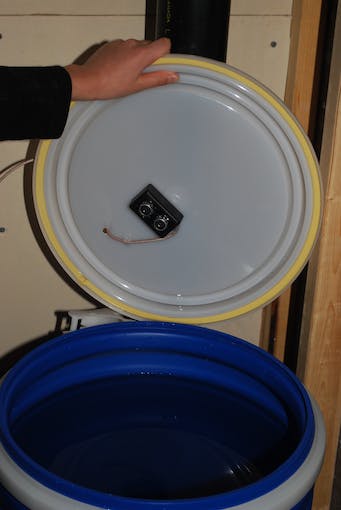

Sensor ultrasónico de nivel de agua. Gracias a mi hijo por ayudarme a tomar fotos :) — Sensor ultrasónico de nivel de agua. Gracias a mi hijo por ayudarme a tomar fotos 🙂

Así que básicamente ese es el proyecto. Disfrute y haga preguntas si es necesario. También hablo francés, rumano y ruso.

codificado

Código Arduino de efecto invernadero. Un proyecto de trabajo real.arduino

Tenga en cuenta que algunas partes del código aún están en desarrollo. Comprueba siempre la compatibilidad y recuerda mantener mi nombre como referencia. Gracias

//===GreenHouse sketch created by Victor Onofrei. 2019===
#include <DHT.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <HCSR04.h>
#include <SandTimer.h>
#define DHTPIN 2
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal_I2C lcd(0x27,20,4);
HCSR04 watersens(5,6);
SandTimer timersensor;
SandTimer backlightimer;
SandTimer pump1timer;
SandTimer pump2timer;
const int lowaterled=4;
const int venthum=7;
const int irsensor=8;
const int pump2=9;
const int heaterpin=10;
const int lightpin=11;
const int pump1=12;
const int timerpin=13;
int h=0;
int t=0;
int Soil1=0; //lower soil moisture sensor
int Soil2=0;
int settemp;
int daytemp=26;
int nightemp=23;
int timervalue;
int motiondetect;
int waterlevel;


void setup() {
  dht.begin();
  lcd.init();
  timersensor.start(2000);
  backlightimer.start(30000);
  pump1timer.start(10000);
  pump2timer.start(10000);
  pinMode(heaterpin, OUTPUT);
  pinMode(timerpin, INPUT);
  pinMode(lightpin, OUTPUT);
  pinMode(lowaterled, OUTPUT);
  pinMode(venthum, OUTPUT);
  pinMode(irsensor, INPUT);
  pinMode(pump1, OUTPUT);
  pinMode(pump2, OUTPUT);
  digitalWrite(pump1, HIGH);
  digitalWrite(pump2, HIGH);
 }

void loop() {
  sensorcheck();
  lowater();
  settempset();
  humidcontrol();
  runheat();
  runlights();
  lcdprint();
  lcdbacklight();
  watering();
 }

//===========Functions=============

void sensorcheck(){
  if (timersensor.finished()){
    h=dht.readHumidity();
    t=dht.readTemperature();
    timervalue=digitalRead(timerpin);
    Soil1=analogRead(6);
    Soil2=analogRead(7);
    Soil1=map(Soil1,560,270,01,99);
    Soil2=map(Soil2,545,270,01,99);
    motiondetect=digitalRead(irsensor);
    waterlevel=watersens.dist();
    waterlevel=map(waterlevel,3,57,99,01);
    timersensor.startOver();
  }
}

void lowater(){
  if (waterlevel<=3){
    digitalWrite(lowaterled, HIGH);
  }
  else{
    digitalWrite(lowaterled, LOW);
  }
}

void watering(){
  if ((waterlevel>=3)&&(Soil1<=24)){
    digitalWrite(pump1, LOW);
//    if (pump1timer.finished()){
//      digitalWrite(pump1, HIGH);
//      pump1timer.startOver();
//    }
  }
else{
  digitalWrite(pump1, HIGH);
}

  if ((waterlevel>=3)&&(Soil2<=24)){
    digitalWrite(pump2, LOW);
//    if (pump2timer.finished()){
//      digitalWrite(pump2, HIGH);
//      pump2timer.startOver();
//    }
  }
else {
  digitalWrite(pump2, HIGH);
}
}

void settempset(){
  if (timervalue==HIGH){
  settemp=daytemp;
}
else{
  settemp=nightemp;
}
}

void lcdbacklight(){
    if (motiondetect==1){
    lcd.backlight();
  }
else if ((motiondetect==0)&&(backlightimer.finished())){
  lcd.noBacklight();
  backlightimer.startOver();
}
}

void humidcontrol(){
  if(h>=72){
  digitalWrite(venthum, HIGH);
}
else if (h<=65){
  digitalWrite(venthum, LOW);
}
}

void runheat(){
  if(t>=settemp){
  digitalWrite(heaterpin, HIGH);
}
else{
  digitalWrite(heaterpin, LOW);
}
}

void runlights(){
if (timervalue==LOW){
  digitalWrite(lightpin, HIGH);
}
else{
  digitalWrite(lightpin, LOW);
}
}

void lcdprint(){
  lcd.setCursor(0,0);
  lcd.print("T/H:");
  lcd.print(t);
  lcd.print("/");
  lcd.print(h);
  lcd.setCursor(10,0);
  lcd.print("WL:");
  lcd.print(waterlevel);
  lcd.print("%");
  lcd.setCursor(0,1);
  lcd.print("Z1:");
  lcd.print(Soil1);
  lcd.print("%");
  lcd.print(" ");
  lcd.print("Z2:");
  lcd.print(Soil2);
  lcd.print("%");
}
